Descripción
BOMBA SULFATAR 50 ATM TAKUMA
REFERENCIA TK164
- Especificaciones:
- Bomba: Horizontal
- Caudal: 30-45 L/min.
- Presión: 50 Bar
- Velocidad: 800 – 1.200 RPM
- Potencia: 3 Kw – 6.5Hp
- Peso: 13 Kg.
- Información de seguridad:
- Un uso inapropiado de esta máquina puede causar daños graves, prohibido su uso a los menores y totalmente prohibido pulverizar a personas o animales.
- No deje la maquina sin atender, apague la máquina cuando no esté usándola, no use líquidos químicos venenosos. Mantengalo alejado de los rayos del sol.
- Por favor, lea cuidadosamente el manual. Utilizar la máquina bajo circunstancias peligrosas puede resultar dañino.
- No desarme la máquina, llame a técnicos cualificados.
- Debe llevar ropa de protección.
- Debe llevar máscara antigases.
- Debe llevar guantes de protección.
- Lavarse las manos después de cada uso.
- ATENCIÓN: Este aparato no está diseñado para ser utilizado por personas (incluidos niños) con capacidades físicas o sensoriales reducidas, o falta de experiencia y conocimiento, a menos que sean supervisados o instruidos acerca del uso del aparato por una persona responsable de su seguridad, los niños deben ser supervisados para asegurarse de que no juegan con el aparato.

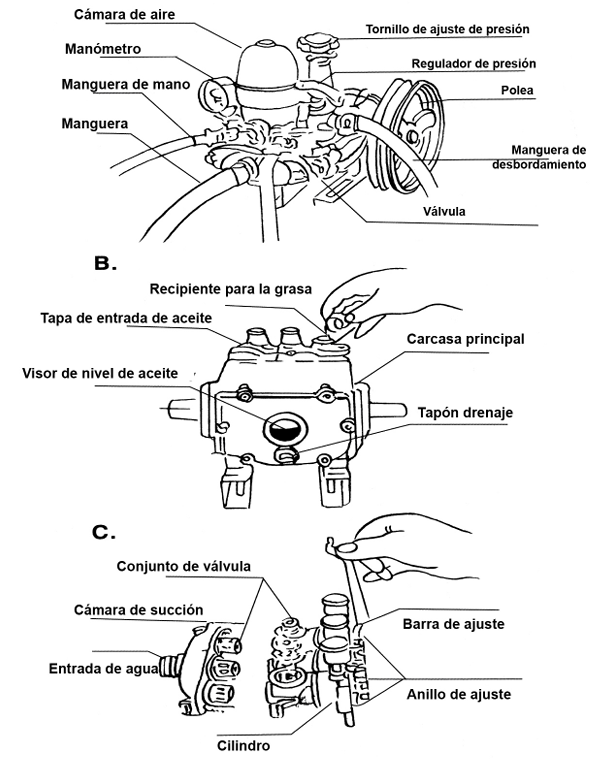

- Instrucción de operación:
- 1. Compruebe cada cierre y asegúrese de que la bomba y el motor estén instalados firmemente en el bastidor.
- 2. Coloque las dos poleas en línea recta, y ajuste correctamente.
- 3. Cada conector de las mangueras debe de estar bien apretado para prevenir la perdida.
- 4. Antes de instalar el motor, cierre la válvula, libere la presión, ajuste el tornillo y tire del regulador de presión hacia la parte superior.
- 5. Ponga en marcha el motor para alimentar la bomba, mantenga una revolución adecuada. Presione el regulador de presión en la parte inferior. Mantenga la presión alrededor de 20-30 bar. Ajustando el tornillo del regulador de presión.
- 6. Abra la válvula para iniciar la pulverización.
- 7. Después de la pulverización, tire del regulador de presión a la parte superior y utilice el pulverizador con agua limpia para retirar cualquier residuo químico restante.
- Lubricación de la bomba:
- 1. Reemplace el aceite del motor después de que la bomba haya sido utilizada por primera vez 10 horas y después 50 horas, y posteriormente cada 70 horas.
- 2. Drene el aceite del motor sucio desatornillando el tapón de drenaje.
- 3. Después de atornillar el tapón de desagüe, retire la tapa de entrada de aceite y vuelva a llenar con aceite nuevo.
- 4. Mantenga el nivel de aceite en 2/3 marcado en el visor de aceite.
- Solución de problemas:
- Insuficiencia de alimentación e inestabilidad de presión.
- 1. Compruebe si la manguera de succión tiene fugas o está atascada.
- 2. Abra la válvula para liberar el aire.
- 3. Retire la cámara de succión y la cámara de salida de agua para comprobar si el conjunto de la válvula está atascado.
- Presión insuficiente:
- 1. Compruebe si la presión ha sido regulada correctamente. (Véase la instrucción de operación nº 5)
- 2. Compruebe si la correa de ajuste está poco tensa.
- 3. Compruebe si la manguera de pulverizado y el acoplamiento están rotos y dañados.
- Fugas en el cilindro:
- 1. Retire la cubierta a prueba de polvo y enrolle el anillo de ajuste.
- 2. Si todavía sigue la fuga reemplace la empaquetadura del cilindro.
